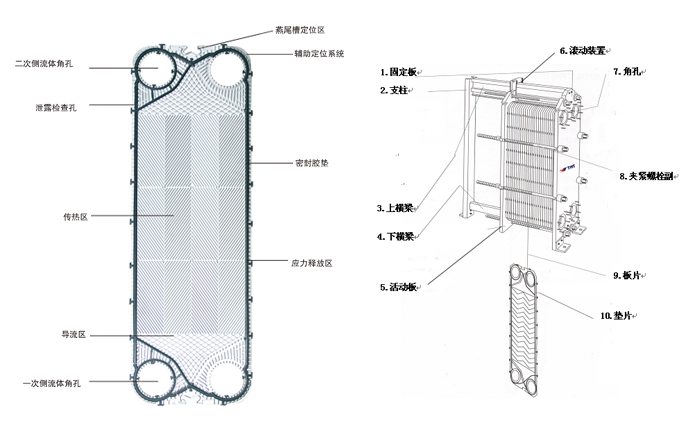

序號
|
部件名稱
|
部件功能
|
|
1
|
固定板
|
其不直接與流體接觸，用夾緊螺栓副緊固后壓緊板片及墊片保證密封
|
|
2
|
支架
|
支撐換熱器的重量，使整個換熱器組成一體
|
|
3/4
|
上、下橫梁
|
承受換熱器的重量并保證安裝尺寸，使板片在其間滑動，橫梁通常比 板片組夾緊后長，以保證松開夾緊螺栓后組裝、檢查和滑洗板片
|
|
5
|
活動板
|
與固定板配對使用在橫粱上自由滑動，以便于換熱器的拆裝
|
|
6
|
滾動裝置
|
使活動板或中間隔板能夠在橫粱上自由滑動
|
|
7
|
角孔
|
介質進入換熱板片間的分配管與匯集管
|
|
8
|
夾緊螺栓孔
|
壓緊板片組使換熱整體保證密封，同時能夠承受I壓力載荷
|
|
9
|
板片
|
熱量傳遞的元件，提供介質流到和換熱表面
|
|
10
|
墊片
|
防止介質浪流或泄露，并使之在不同板片間分配
|
|
11
|
中間隔板
|
在固定板和活動板中間的不同位罝上設罝中間隔板，可以使一臺設備同時處理多種介質，執行多段操作
|
